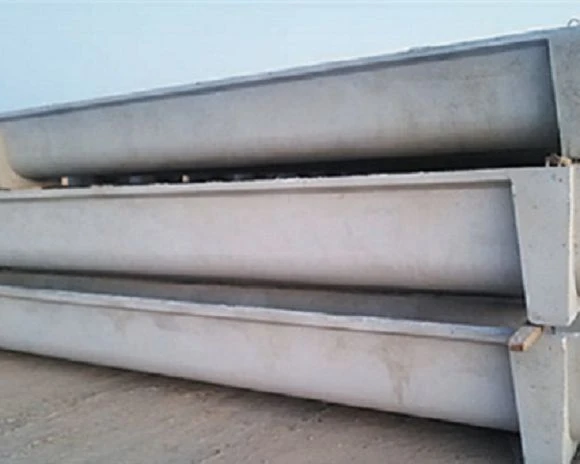

Kanal kalıplarıçeşitli konfigürasyonlardaki prefabrik beton kanal bileşenlerinin imalatına yönelik özel aletlerdir. Hidrolik performans, yapısal bütünlük ve dayanıklılık gereksinimleri göz önünde bulundurularak tasarlanan bu ürünler, ±1,5 mm boyut toleransına ulaşmak için yüksek-kaliteli malzemeler (Q235B çelik/ABS plastik) ve CNC işleme kullanır.

Uygulamalar

Tarımsal sulama ağları, hidrolik su transfer kanalları, belediye yağmur suyu drenaj sistemleri ve endüstriyel drenaj tesisleri dahil olmak üzere sulama, drenaj ve su taşıma sistemlerinde kullanılan prekast kanal bileşenlerinin üretimi için tasarlanmıştır.

Kalıplar, su kaynağı tahsisini ve kullanımını optimize etmek için çeşitli eğimlere (%1-5), akış hızlarına (0,1-5m³/s) ve su kalitesi koşullarına (pH3-11) uyarlanabilen kanal bileşenleri üretebilir.

Uygulama Alanları

Tarımsal Altyapı

Mahsullere verimli su dağıtımı için ana, yan ve tarla kanallarını içeren tarım arazisi sulama kanalları.

Hidrolik Mühendisliği

Su kaynakları yönetimi ve taşkın kontrolü için{0}büyük ölçekli su transfer kanalları, rezervuar dolusavakları ve baraj drenaj sistemleri.

Belediye Mühendisliği

Su basmasını önlemek için kentsel yağmur suyu drenajı ve kanalizasyon toplama sistemleri.

Endüstriyel Uygulamalar

Endüstriyel su yönetimi için fabrika drenaj sistemleri ve soğutma suyu sirkülasyon kanalları.

Boyutsal Parametreler

Parametre	Şartname	Notlar
Kesit-Şekilleri	Dikdörtgen / U / Yamuk / Yarım-daire	EN 1433 Sınıf D400'e göre
Uzunluk	1-6m (standart)	Özelleştirilebilir
Duvar Kalınlığı	30-100mm	Yük hesaplamasına dayalı

Malzeme Özellikleri

Bileşen	Malzeme	Temel Özellikler
Çelik Kalıp	Q235B/Q345B çelik	• 50 ton taşıma kapasitesi • 1000 kalıptan çıkarma döngüsüne eşit veya daha fazla
Plastik Kalıp	ABS/PP mühendislik plastiği	• Çelikten %35 daha hafif • pH3-11 korozyon direnci

Teknik Parametreler Tablosu

Parametre	Teknik Gösterge	Notlar
Üretim Verimliliği	Plastik Kalıp: 10–30 adet/gün	Kalıp boyutuna, prosese (enjeksiyon/damgalama) ve kürleşme süresine bağlıdır
Kalıptan Çıkarma Döngüleri	Plastik Kalıp: 500 döngüden büyük veya eşit	Malzeme ve bakımla ilgili olarak; Doğru bakım ömrünü uzatır
Hidrolik Performans	Manning'in Pürüzlülük Katsayısı (n): 0,01–0,017	Daha düşük "n" değerleri akış direncini azaltarak verimliliği artırır
Basınç Dayanımı	20MPa'dan büyük veya eşit (Kanal Yapısı)	Dolgu veya araç yükleri altında çatlama/deformasyon oluşmamasını sağlar
Sızdırmazlık Sınıfı	P6–P8	Normal çalışma sırasında sızıntıyı önler
Boyutsal Tolerans	Uzunluk: ±2mm, Genişlik: ±2mm, Yükseklik: ±3mm	Hassas işleme ve kalite kontrol önlemleriyle elde edilir

Ürün Özellikleri

01/

Çeşitli Şekiller ve Özellikler

Farklı mühendislik senaryolarındaki hidrolik gereksinimleri karşılamak için çeşitli konfigürasyonlarda prefabrik kanal bileşenleri üretme kapasitesine sahiptir. Örneğin, dikdörtgen kanallar yüksek-akışlı, alan-kısıtlı uygulamalar için idealdir; U-şeklindeki kanallar, drenaj ve su iletimi için üstün hidrolik verimlilik sunar; Trapezoidal kanallar, toprak kanal yenilemelerinde yaygın olarak kullanılan, gelişmiş şev stabilitesi sağlar. Özelleştirilebilir boyutlar, akış hızlarına, eğimlere ve saha koşullarına bağlı olarak optimum hidrolik performansı sağlar.

02/

Malzeme Avantajları

Mühendislik plastik kalıpları hafiftir, sahada kolay taşıma ve kurulumu kolaylaştırır;{0}}özellikle küçük-ölçekli prefabrik bileşenler için avantajlıdır. Korozyona karşı dayanıklılıkları (pH 3-11 arası suyla uyumlu) servis ömrünü uzatır. Yüksek mukavemetli çelik kalıplar, 50 tonluk yük kapasitesi ve 1000+ kalıptan çıkarma döngüsü sunan, büyük/ağır hizmet kanalları (örneğin, hidrolik transfer kanalları veya araç yükleri altındaki belediye drenaj sistemleri) için uygundur.

03/

Hidrolik Performans

Hassas-işlenmiş kalıp yüzeyleri, Manning'in pürüzlülük katsayılarına (n=0.010–0,017) ulaşarak, yerinde döküm-çözümlere kıyasla akış direncini %15–20 azaltır. Optimize edilmiş kesitler-sabit akış rejimlerini korur ve uzun süreli güvenilir çalışma için tortulaşmayı/yıkamayı önler.

04/

Ortak Sistemler

Çoklu bağlantı türleri: alın bağlantıları (hızlı kurulum), dil-ve-oluk (IP68 su yalıtımı) ve çan-tıkaç (sismik-dayanıklı). Mekanik kilitler sızdırmazlığı artırırken basit alın bağlantıları kritik olmayan sızdırmazlık uygulamalarına uygundur.

05/

Üretim Verimliliği

Çevrim Süresi:Plastik kalıplar: 15–30 dakika/parça (enjeksiyon kalıplama); Çelik kalıplar: 45–90 dk/parça (damgalama / döküm).

Kalıptan çıkarma: <5° draft angle design ensures smooth release for both plastic and steel components.

Müşterileri Hedefleyin

Prefabrik Beton Santralleri

Tarımsal / hidrolik / belediye / endüstriyel projeler için seri üretim.

Hidrolik Müteahhitler

Suyun taşınması/drenajı için-yerinde imalat.

Belediye Mühendislik Firmaları

Kentsel drenaj / yağmursuyu sistemleri.

Tarımsal Sulama Ekipleri

Tarım arazileri su dağıtım kanalları.

Anahtar Kelimeler

Kanal Kalıbı

Prekast Kanal Kalıbı

Polimer Kanal Kalıbı

Ağır-işe uygun Kanal Kalıbı

Yüksek-Verimli Üretim Kalıbı

Modüler Kanal Kalıp Sistemi

Ürün Değeri

Kalite Güvencesi

Hassas boyutlara (±1,5 mm/m) sahip istikrarlı kalite, mükemmel hidrolik / yapısal performans (20 MPa'dan büyük veya eşit), ISO 9001 ve EN 1433 ile uyumlu, sızıntıyı/çökelmeyi en aza indiren.

Maliyet Kontrolü

Yüksek-verimli kalıplar (500+/1000+ döngü), birim maliyetleri %20–40 oranında azaltır. Malzeme esnekliği (örn. küçük kanallar için plastik) nakliye / kurulum masraflarını %30 oranında azaltır.

İnşaat Verimliliği

Standartlaştırılmış bağlantılar kurulum süresini %45 azaltır ve acil su baskını/drenaj projeleri için idealdir.

Sürdürülebilirlik

Merkezi üretim %95 malzeme kullanımına ulaşır; optimize edilmiş hidrolik, toprak kanallarına kıyasla %25 su tasarrufu sağlar.
